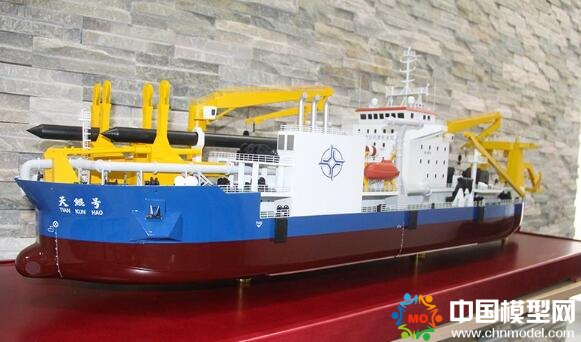

項目名稱：天鯤號絞吸挖泥船模型
客戶名稱：中交天津航道局
模型尺寸：2m
制作周期：30天
模型材質：光敏樹脂、ABS、玻璃鋼、環氧樹脂、木質底座
“天鯤”號定位為全電力驅動、雙定位系統、全球無限航區的重型自航絞吸挖泥船。
“天鯤”號船長140米，寬27.8米，最大挖深35米，總裝機功率25843千瓦，設計每小時挖泥6000立方米，絞刀功率6600千瓦。根據地質條件，配置通用、黏土、挖巖及重型挖巖4種不同類型的絞刀，可以開挖單側抗壓強度50兆帕以內的巖石。《環球時報》記者在現場看到，主體已經基本完工的“天鯤”號正停在造船廠的干船塢內，船頭前方幾十米處就是高高的船塢門。
該船舶主尺度：總長約140.0 m，船體長121.6 m，垂線間長115.0 m，型寬27.8 m，型深9.0 m，設計吃水6.5 m。
基本性能：滿載排水量17000t，設計航速12kn，裝機總功率25843kW;配置一臺水下泵、兩臺艙內泥泵，最大排拒15000m，可通過裝駁裝置實現單水下泵裝駁作業;吸/排管徑1000/1000mm，挖深6.5-35m;配置了通用、粘土、挖巖和重型挖巖等4種類型的絞刀，適用于挖掘淤泥、粘土、密實砂質土、礫石、強風化巖以及單側抗壓強度45MPa的中弱風化巖，標準疏浚能力6000m3/h。
本船泥泵電機總功率17000kW，可根據輸送距離的不同選擇單泵工作、雙泵串聯工作和三泵串聯工作等多種施工組合模式。
而且上述三種組合模式無需調整管線，通過調整泵艙閘閥啟閉即可實現，其輸送總功率居于世界第三，亞洲第一。
