道路模型與橋梁模型，地鐵模型及施工專業系列模型iZN中國模型網

iZN中國模型網

(1).橋梁工程及實驗橋梁模型iZN中國模型網

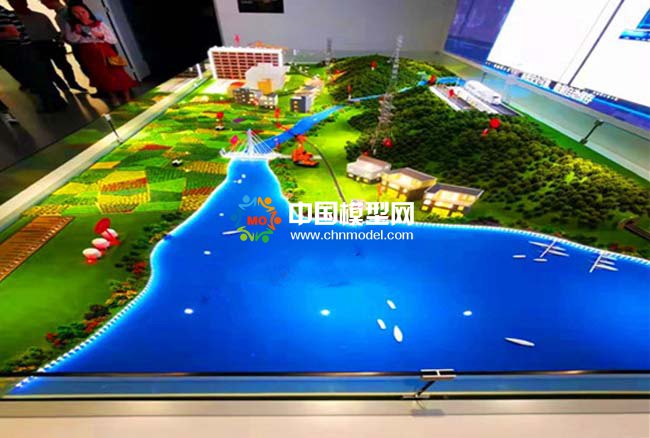

01 橋梁整體布局仿真模型iZN中國模型網

(1)鋼筋混凝土梁式橋梁;(2)混凝土剛架橋;(3)桁架式橋梁;(4)斜拉式橋;(5)拱橋;(6)吊橋(7)組合體系橋(8)公路鐵路橋;(9)隧洞;(10)涵洞(11)路堤、護岸、坡、導流結構以及挖方、填方、半填半挖等典型工程建筑物。包括環境、立體景觀。 1000×15000 02 城市道路立交橋總體模型(立體沙盤布置) 2000×2000 03 苜蓿葉型立交橋模型(立體沙盤布置) 2000×2000 04 定向型立交橋模型(立體沙盤布置) 2000×2000 05 環型立交橋模型(立體沙盤布置) 2000×2000 06 上跨式立交橋模型(立體沙盤布置) 2000×2000 07 下穿型立交橋模型(立體沙盤布置) 2000×2000 08 互通型立交橋模型(立體沙盤布置) 2000×2000 09 平交型立交橋模型(立體沙盤布置) 2000×2000 10 交織型立交橋模型(立體沙盤布置) 2000×2000 11 完全型立交橋模型(立體沙盤布置) 2000×2000 12 西直門三層環型立交橋模型(立體沙盤布置) 2000×2000 13 首都機場高速公路西元橋模型(立體沙盤布置) 2000×2000 14 杭州灣跨海大橋模型(立體沙盤布置) 4000×260 15 纜索吊機拱橋施工工藝模型(電動) 1500×700 16 懸臂梁橋施工工藝模型(電動) 1500×700 17 轉體拱橋施工工藝模型(電動) 1500×700 18 頂推梁橋施工工藝模型(電動) 1500×700 19 雙曲拱橋構造模型(立體沙盤布置) 1500×200 20 裝配型T型梁鋼筋構造模型(立體沙盤布置) 1100×200 21 T型鋼構橋構造模型(立體沙盤布置) 1500×200 22 斜拉橋構造模型(立體沙盤布置) 1500×200 23 梁橋模型(立體景觀沙盤布置) 1500×200 24 拱橋模型(立體景觀沙盤布置) 1500×200 25 梁拱組合橋模型(立體沙盤布置) 1500×200 26 帶懸臂的橋梁模型(立體沙盤布置) 1500×200 27 連續梁橋模型(立體沙盤布置) 1500×200 28 吊橋模型(立體沙盤布置) 1500×200 29 鋼架橋模型(立體沙盤布置) 1500×200 30 簡支梁橋模型 1500×200 31 預應力混凝土組合箱型拱橋模型(立體沙盤布置) 1500×200 32 預應力混凝土連續箱梁橋模型(立體沙盤布置) 1500×200 33 預應力混凝土T型鋼架橋模型 1500×200 34 預應力混凝土板拉橋模型(立體沙盤布置) 1500×200 35 鋼筋混凝土箱形拱橋 1500×200 36 懸臂板橋模型(立體沙盤布置) 1500×200 37 整體式板橋構造模型(立體沙盤布置) 1500×200 38 裝配式矩形板橋構造模型(立體沙盤布置) 1500×200 39 預應力混凝土空心板橋構造模型(立體沙盤布置) 1500×200 40 預應力混混凝土T型鋼構橋模型(立體沙盤布置) 1500×200 41 預應力混凝土連續梁橋模型(立體沙盤布置) 1500×200 42 上承式橋模型(立體沙盤布置) 1500×200 43 下承式橋模型(立體沙盤布置) 1500×200 44 中承式橋模型(立體沙盤布置) 1500×200 45 南京長江大橋 1500×200 46 重慶長江公路大橋 1500×200 47 濟南黃河公路大橋 1500×200 48 重慶朝陽大橋 1500×200 49 沙洋漢江公路大橋 1500×200 50 南斯拉夫克爾克橋 1500×200 51 日本浜名大橋 1500×200 52 西班牙盧納巴里奧斯橋 1500×200 53 英國亨伯吊橋 1500×200 54 澳大利亞蓋脫威橋 1500×200 55 銅陵斜拉橋 1500×200 56 虎門大橋 1500×200 57 上海盧浦大橋(光電演示) 1500×1000 58 廈門海滄大橋 1500×200 59 美國舊金山金門大橋 1500×200 60 城市道路的基本型式(4種) 400×400×150 61 不對稱拱橋造型 1500×200 62 復合式拱結構型 1000×200 63 各類拱橋造型(7種) 1500×400 64 斜拉橋橋塔造型(9種) 400×200 65 裝配T形簡支梁橋 1500×200 66 桁架拱橋一般構造 1200×200 67 橋面鋪裝構造 350×200 68 U形鋅鐵皮式伸縮縫模型 500×700 69 搭板式鋼板伸縮縫模型 500×700 70 梳齒形伸縮縫模型 500×700 71 橡膠縮縫模型 500×700 72 梁式橋的基本體系示教板 500×700 73 橋面構造示教板 500×700 74 橋面橫坡的設置示教板 500×700 75 橋面鋪裝構造示教板 500×700 76 冷鑄錨具構造示教板 500×700 77 盆式橡膠支座示教板模型 400×600 78 盆式球形橡膠支座示教板 400×600 79 懸臂梁橋的主要尺寸示教板 900×1200 80 裝配式簡支梁橋的橫截示教板 500×700 81 泄水管布置在人行道下示教板 500×700 82 金屬泄水管構造示教板 500×700 83 鋼筋混凝泄水管示教板 500×700 84 橫向泄水孔道示教板 400×600 85 口形鋅鐵皮式伸縮縫示教板 500×700 86 三種護欄示教板 500×700 87 郊區道路示教板 500×800 88 四種街道橫斷面示教板 500×800 89 溝梁加固斷面示教板 500×800 90 公路路基橫斷面示教板 500×800 91 截永晤溝示教板 500×800 92 盲溝構造示教板 500×800 93 上、下承式橋梁橫截面示教板 500×800 94 攤鋪機鋪筑而示意示教板 500×800 95 橋面鋪裝示教板 500×800 96 拱橋橋下凈空示教板 500×800 97 活動、固定鋼板支座示教板 500×800 98 翼緣配筋連結構造示教板 500×800 99 直井式倒虹吸管剖形示教板 500×800 100 鋼板式伸縮縫(4種) 200 101 橡膠伸縮縫(4種) 200 102 鋼板連接構造模型 500×700 103 企口式混泥土鉸模型 500×700 104 裝配式人行道構造(2種) 200 105 預應力混凝土連續梁配筋方式模型 800×260 106 弧形鋼板支座(2種) 200 107 擺柱式支座 300 108 盆式橡膠支座 300 109 箱體拱橋閉合箱的構造 600 110 隧道模型 1200×700iZN中國模型網

(2).橋梁施工(全部立模)iZN中國模型網

配套教學掛圖：1、黑白每幅75元。 2、彩繪每幅120元iZN中國模型網

編號 設備名稱 01 各類輕型橋墩模型(X、V、傾斜式、雙叉式，四叉式，T形等共6種) 02 墩臺尺寸及鋼筋構造模型 03 空心橋墩模型(3種) 04 樁柱式橋墩模型 編號 設備名稱 05 U型橋臺模型(梁、拱橋用2種) 06 肋形埋置式橋臺模型 07 耳墻式橋臺模型 08 加筋土橋臺模型 09 埋置式框架式橋臺模型 10 鋼筋混凝土薄壁橋臺模型 11 靠背式框架橋臺模型 12 組合式框架橋臺模型 13 空腹式橋臺模型 14 履齒式橋臺模型 15 八字形橋臺模型 16 沉井結構模型 17 樁基礎模型 18 圓管函構造模型 19 石蓋板函構造模型 20 石拱函構造模型 21 八字墻洞口模型 正八字式 潛入式a 潛入式b 直墻 斜八字式正做 斜交歇做a 斜交歇做b 22 端墻式洞口模型 正洞口(5件) 斜洞口 23 跌水井洞口模型 1)邊溝跌水井 2)一字墻跌水井 24 扭坡式洞口模型 25 平頭式洞口模型 26 平頭式斜洞口模型 27 走廊式洞口模型 28 倒虹吸管構造模型 29 手搖絞車模型 30 電動絞車模型 31 纜索吊裝系統模型(長150NFm) 編號 設備名稱 32 側齒式離合器模型 33 內齒式離合器模型 34 圓錐形鋼絲夾具模型 35 多片式摩擦離合器模型 36 圓錐形鋼絲夾具模型 37 圓錐筋形鋼絲夾具模型 38 三片式錐形夾具模型 39 先張法重力式臺座模型 40 先張法槽式臺座模型 41 懸臂法施工用掛籃模型 42 施工掛籃構造模型 43 斜拉式掛籃構造模型 44 頂推法施工的導梁模型 45 鋼木組合龍門吊車模型 46 鋼桁架龍門吊機模型 47 扒桿吊裝導梁過程模型 48 千斤頂導梁安裝主梁模型 49 蝴蝶架模型 50 龍門吊桿安裝主梁模型 51 穿式導梁安裝主梁模型 52 懸拼式施工機具模型 53 桁式吊機懸拼施工模型(第一類) 54 桁式吊機懸拼施工模型(第二類) 55 鋼筋混凝土拱橋有平衡座轉體施工模型 56 鋼筋混凝土拱橋無平衡座轉體施工模型 57 斜纜式吊機懸拼施工模型 58 移動懸吊模架構造模型 59 活動模架構造模型 60 排架式滿部模架模型 61 斜撐式滿布拱架模型 62 三鉸式拱架模型 63 撐架式拱架模型 64 實心板模板構造模型 65 空心板模板構造模型 66 裝配式鋼筋混凝土T梁模板模型 編號 設備名稱 67 移動式膠帶運輸機模型 68 斗式升送機模型iZN中國模型網

(3).城市橋梁、地鐵及輕軌模型iZN中國模型網

配套教學掛圖：1、黑白每幅75元。 2、彩繪每幅120元iZN中國模型網

編號 設備名稱 69 方格對角線式道路網 70 車行道路拱的基本形式(3種) 71 人行道布置(4種) 72 城市道路橫斷面基本形式(4種)(電顯示) 73 山城道路的橫斷面型式 74 城市高架板橋形式(4種) 75 結合地形、地物的道路橫斷面布置 1)道路沿坡地布置(2種點顯示) 2)道路沿谷地布置(2種點顯示) 3)道路沿臺階地形布置(電顯示) 4)道路沿天然水體布置(電顯示) 5)道路沿一側高層建筑(3種電顯示) 76 道路橫斷面的設計 77 城市道路平面設計 78 平面交叉口的形式(6種) 79 人行隧道型式(2種) 80 喇叭型立體交叉式橋梁(4種) 81 斜交與正交 葉式交體交叉橋梁 82 葉式三層立體交叉梁橋 83 地下管線埋沒深度示例 84 分流制排水分流示意圖 85 三層地鐵模型(電顯示) 86 二層地鐵模型(電顯示) 87 三層地鐵交叉模型(電顯示) 88 地鐵站站廳模型 89 地鐵站站臺模型 90 漏斗棚架法隧道施工 91 上下導坑先拱后墻法隧道施工 92 下導坑先拱后墻法隧道施工 93 品字形開瓦法隧道施工 94 反臺階法隧道施工 95 正臺階法隧道施工 96 側壁導坑法隧道施工 97 全斷面開挖法隧道施工 98 馬口開挖法隧道施工 99 新奧法隧道施工 100 彈性支撐軌道結構 101 高架混凝土橋無蚱軌道iZN中國模型網

(4).路橋工程制圖iZN中國模型網

1 重力式橋臺的全部面圖 10-2 2 圓形沉井的半剖面圖 10-3 3 錨環的半剖面圖 10-4 4 勾管局部剖面圖 10-5 5 橋臺護坡及擋土墻的iZN中國模型網

重合斷面圖 10-13 6 圓井的階梯剖面圖和iZN中國模型網

旋轉剖面圖 10-8 7 欄桿的花飾 10-12 8 路面塔結構分層層部剖面圖 10-6 9 角鋼中斷面圖 10-14 10 沉井 10-15 11 行車道板 10-16 12 材料的分界線 10-20 13 鋼筋混凝土梁鋼筋配置 14-1 14 鋼筋混凝土柱結構 14-11 15 下承式鋼桁梁立體圖 14-18 16 節點E2構造立體圖 14-20 17 鋼結構節點詳圖 14-21 18 隧道洞門立體圖 14-23 19 圓管涵洞門分解圖 15-1 20 鋼筋混凝土蓋板涵立體圖 15-3 21 石供涵立體圖 15-5 22 雙曲拱橋構造 立模 23 裝配式T形梁鋼筋構造 立模 24 T形鋼橋構造 立模 25 斜拉橋構造 立模 26 梁橋 立模 27 連續梁橋 立模 28 預應力砼連續箱梁橋 立模 29 預應力砼T型鋼架橋 立模 30 砼箱形拱橋 立模 31 預應力砼板拉橋 立模 32 吊橋 立模 33 鋼架橋 立模 34 簡支梁橋 立模 35 九種輕型橋墩形式 立模 36 桁架拱橋一般構造 立模 37 連續鋼桁架橋 立模 38 橋梁模型 鋼桁梁iZN中國模型網

一跨 39 橋梁模型 兩跨 40 三種涵洞墩臺 立模 41 上承式橋 立模 42 中承式橋 立模 43 下承式橋 立模 44 桁架拱片構造及配筋 立模 45 X型橋墩 立模 46 V型橋墩 立模 47 墩臺式尺寸及鋼筋構造 立模 48 空心橋墩(3種)(318×3) 立模 49 樁柱式橋墩 立模 50 U形橋臺(梁、拱橋用2種) 立模 51 助形埋置式橋臺 立模 52 耳墻式橋臺 立模 53 加筋土橋臺 立模 54 鋼筋混凝土簿壁橋臺 立模 55 靠背式框架橋臺 立模 56 組合式橋臺 立模 57 空腹式橋臺 立模 58 履齒式橋臺 立模 59 八字形橋臺 立模 60 沉井結構 立模 61 樁基礎 立模 62 石蓋板涵構造 立模 63 64 ①正八字式(圖5-18) 立模 ①正洞口(5件)(圖5-24a-e) 立模 ②潛入式(圖5-19a) 立模 ②斜洞口(圖5-25) 立模 ③潛入式(圖5-19b) 立模 65 ④直墻式(圖5-20) 立模 ①邊溝跌水井(圖5-26) 立模 ⑤斜八字式正做(圖5-22) 立模 ②一字墻跌水井(圖5-27) 立模 ⑥斜交斜做(圖5-23a) 立模 66 扭坡式洞口(圖5-28) 立模 ⑦斜交斜做(圖5-23b) 立模 67 平頭式洞口(圖5-29) 立模 68 平頭式斜洞口(圖5-30) 立模 69 走廊式洞口(圖5-31) 立模 70 倒虹吸管構造(圖4-16) 立模iZN中國模型網
